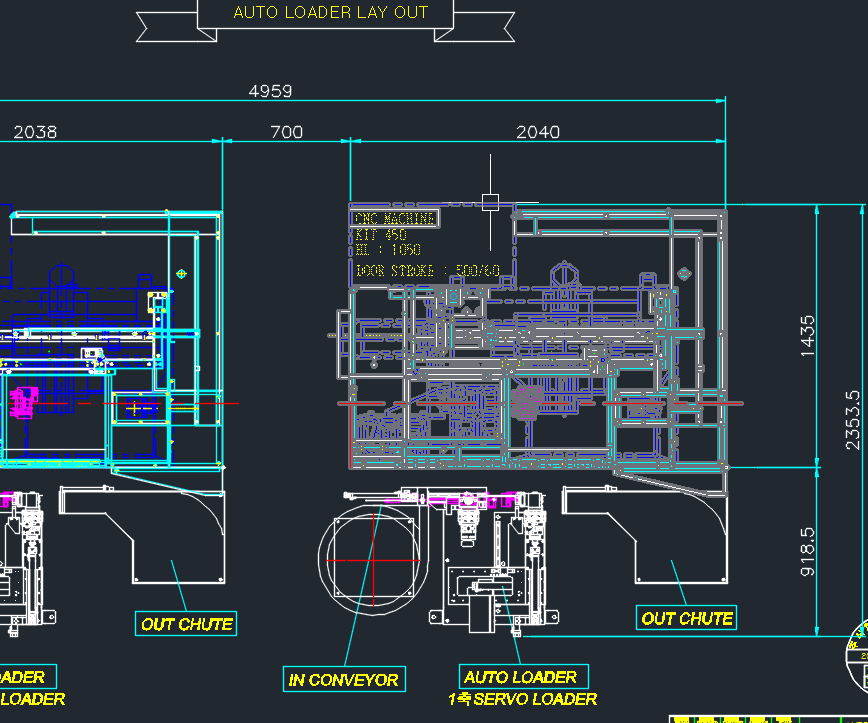

*설치방법
1.autocad>support폴더에 저장
2.실행후,도구>응용프로그램로드에서 리습파일 로드.끝
*명령어
sf : 선택된레이어만 on
af : 모든레이어 on
ff : 선택된레이어만 off
'캐드 관련글 > Auto Cad (오토캐드)' 카테고리의 다른 글
| 표면조도 기호화 가공 방법 (0) | 2012/02/08 |
|---|---|
| layer제어 [리습] (0) | 2012/02/02 |
| 캐드화면 새창띄우기 [명령어] (2) | 2012/02/02 |
| 외부참조된 도면 분해하기 (1) | 2012/02/02 |
| 도면박스 삽입 및 수정 [외부참조 xref 사용순서] (0) | 2012/02/02 |
| 선 길이 합산 리습 (0) | 2012/02/02 |
캐드화면을 여러창 띄우기 명령어
sdi <0> : 캐드창 1개
sdi <1> : 도면하나당 화면하나씩(모니터 두개 사용시 좋아요)
'캐드 관련글 > Auto Cad (오토캐드)' 카테고리의 다른 글
| 표면조도 기호화 가공 방법 (0) | 2012/02/08 |
|---|---|
| layer제어 [리습] (0) | 2012/02/02 |
| 캐드화면 새창띄우기 [명령어] (2) | 2012/02/02 |
| 외부참조된 도면 분해하기 (1) | 2012/02/02 |
| 도면박스 삽입 및 수정 [외부참조 xref 사용순서] (0) | 2012/02/02 |
| 선 길이 합산 리습 (0) | 2012/02/02 |
*외부참조된 도면 분해하기
1.분해할도면 불러오고
2.삽입탭>외부참조
3.외부참조관리자에서 참조이름클릭>결합>결합 확인눌러주고
4.분해...끝.
- 4번 분해가 안되는경우 : .explode 치고 분해하고자 하는 부분 클릭 (앞에 period <.>하고 explode)
'캐드 관련글 > Auto Cad (오토캐드)' 카테고리의 다른 글
| layer제어 [리습] (0) | 2012/02/02 |
|---|---|
| 캐드화면 새창띄우기 [명령어] (2) | 2012/02/02 |
| 외부참조된 도면 분해하기 (1) | 2012/02/02 |
| 도면박스 삽입 및 수정 [외부참조 xref 사용순서] (0) | 2012/02/02 |
| 선 길이 합산 리습 (0) | 2012/02/02 |
| 캐드 출력(PLOT)시 글씨가 흐리게 보이는 현상 해결방법. (0) | 2012/01/26 |
1.로드방법:1)명령어 appload 2)다운받은파일 로드
2.사용방법:
1)명령어:leto
2)선,원,호,스플라인,폴리라인 등등...클릭 or 드래그
3)prompt창에 길이합계= ??? 출력...끝
3.리습편집:붉은색 leto 를 원하는 명령어로 수정
(defun c:leto ()
(vl-load-com)
(setq ent (ssget '((0 . "LINE,CIRCLE,ARC,POLYLINE,LWPOLYLINE,ELLIPSE,SPLINE"))))
(setq n 0 dis 0)
(repeat (sslength ent)
(setq en (vlax-ename->vla-object (ssname ent n)))
(setq ep (vlax-curve-getEndParam en))
(setq dis (+ dis (vlax-curve-getDistAtParam en ep)))
(setq n (1+ n))
)
(prompt (strcat "길이합계= " (rtos dis)))(princ)
)
